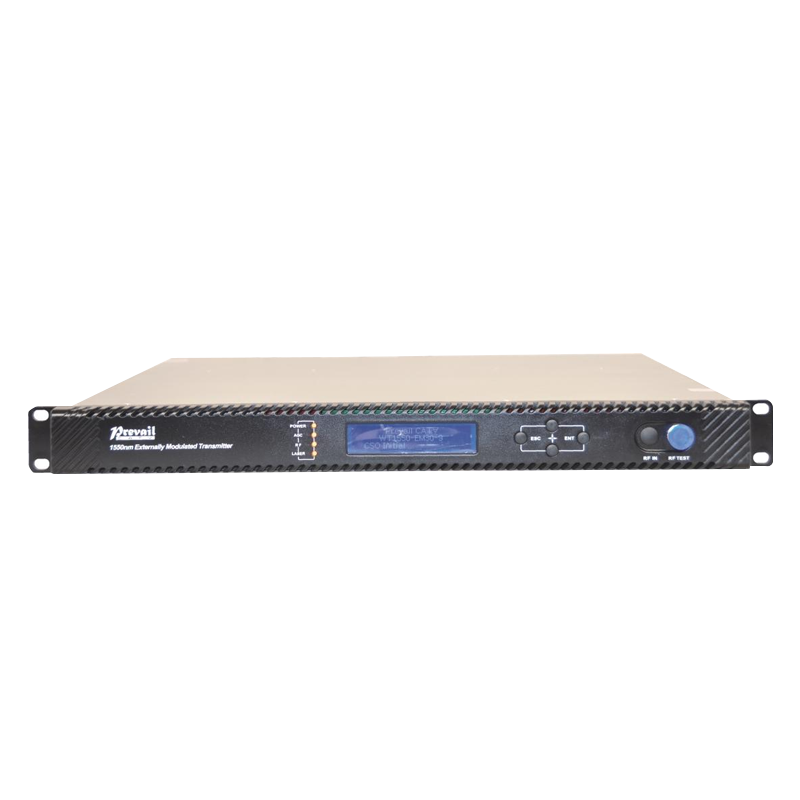

WT-1550-EM 1550nm 外调制光发射机

WT-1550-EM 发射机有 7 个功能模块：射频控制，DFB 激光器，光调制器，SBS控制，CSO 控制，通信、显示控制和电源。

射频信号通过自动增益控制电路（AGC）或者手动增益控制电路（MGC)将 RF信号放大。AGC 或 MGC 控制，使得光调制器能够保持一个合适的输入电平。通过检

测 RF 的均方根（RMS）总功率，计算光调制度（OMI）这个值。

一 般用 户我 们 建议 用 AGC 功 能， 特殊 用 户可 以 使用 MGC 功 能来调整CNR/CSO/CTB 性能指标.

发射机的核心是光调制器，工作在 1550nm 波长 CW 激光器的激光注入光调制器，使激光的强度随外加的 RF 信号电压而改变，产生幅度调制的光信号。

当入射到光纤内的光功率大于某一阈值时，就会发生受激布里渊散射（SBS); 受激布里渊散射产生频率较低的背向散射光，不仅使传输光受到衰减，背向散射光返

回激光器会破坏激光器的性能，引起激光器光功率的波动，产生较大的噪声，使系统载噪比（CNR)严重恶化。为了提高 SBS 阈值， WT-1550-EM20 型光发射机采用自主

研发的 SBS 控制技术，使其阈值达到 19dBm。

光调制器输出两路光信号，从其中的一路引出检测信号到一个 InGaAs 光电二极管。这路检测光信号有两个作用：

1） 监测激光器的工作是否正常。输出光功率低于标称功率 2dB 会出现报警。

2） 检测 CSO 失真，以便优化光调制器的偏置点。探测器电路要正常工作，至少需要有间隔 24MHz 的两路载波信号输入。当开机过程中，有 CSO 初始化程序，如果CSO 安装失败，RF 指示灯会红灯闪烁，详见 6.2 常见报警和故障现象
