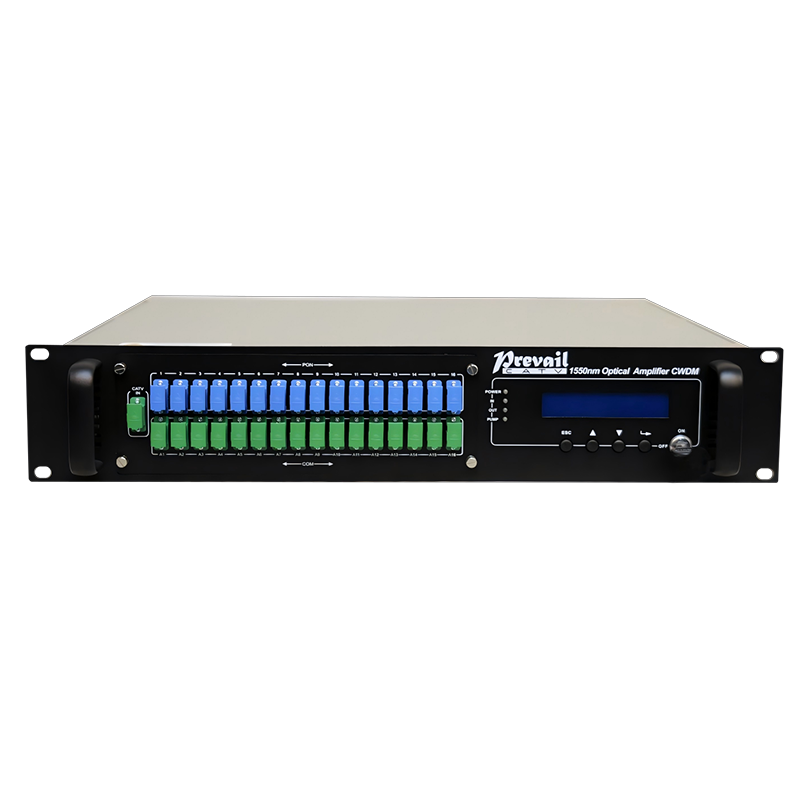

WE-1550-YZB-CW 系列大功率光纤放大器(带 PON 口)

WE-1550-YZB-CW 型光纤放大器选用知名品牌的高性能铒镱共掺双包层光纤和低噪声泵浦激光器。拥有可靠的电路设计和高效的 散热设计。整机最大输出总功率可达+39.5dBm，最多支持 64 路输出，可选配光开关、CWDM、RF 检测。提供 SNMP 协议网管 软件和 WEB 网管，适用于 FTTH 网络中下行 1550nm 光信号的放大传输。

上一个产品:WE-1550-YZB-II 系列大功率光纤放大器(带 PON 口)
下一个产品:WE-1550-YZB-CS 系列大功率光纤放大器(带 PON 口)
  • 硬件规格
  • 项       目 单位 技     术     参     数 备 注
    CATV 带通过波长 nm 1545 - 1565
    PON 带通过波长 nm 1260 - 1360 & 1480 - 1500
    PON 带插入损耗 dB < 0.8
    隔离度 dB > 30
    CATV 带输入光功率范围 dBm -5 - +10
    最大输出光功率 dBm 39.5
    输出功率稳定度 dBm ± 0.5
    噪声系数 dB ≤ 6.0 输入光功率 0dBm，λ
    =1550nm
    反射损耗 输 入 端 dB ≥ 45
    输 出 端 dB ≥ 45
    光连接器类型 INPUT 口 ：SC/APC
    PON  口 ：SC/PC 或 LC/UPC ，SC/UPC
    COM  口 ：SC/APC 或 LC/APC,SC/UPC
    C/N dB ≥ 50 测试条件按 GT/T
    184-2002 执行。
    C/CTB dB ≥ 63
    C/CSO dB ≥ 63
    电源电压 V A:AC160V - 250V（50 Hz）  ；B:DC48V
    整机功耗 W ≤ 70
    工作温度范围 °C -10 - +45
    最大工作相对湿度 % 最大 95%无冷凝
    储存温度范围 °C -30 - +70
    最大储存相对湿度 % 最大 95%无冷凝
    外 形 尺 寸 mm 440(L) ×403(W) ×88(H)
