正向采用一级低噪声微波管的组成推挽放大，后级为高指标功率倍增模块或砷化镓模块，输出电平高、非线性指标好；反向通道采用高指标回传专用放大模块，失真小，信噪比高。

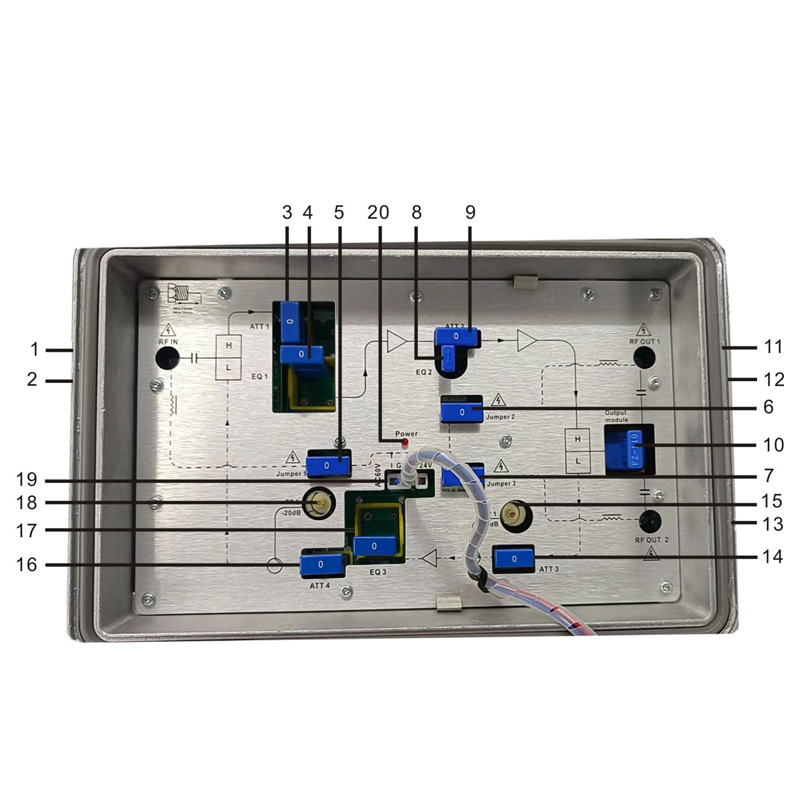

本系列放大器设有插件式双工滤波器，插件式固定均衡器、固定衰减器，插件式输出分配或分支器，科学合理的在线检测口，使工程调试更方便。
铸铝防水外壳，高可靠性的电源（可选线性电源或带多重保护的开关电源），严密的防雷击系统，确保了设备能在野外恶劣环境中长时间连续稳定工作。
查询|
项目 |
单位 |
技术参数 |
|||
|
下行传输通道 |
|||||
|
频率范围 |
MHz |
(45)47/54/87~750/862 |
|||
|
标称增益 |
dB |
24 |
28 |
||
|
带内平坦度 |
dB |
±0.75 |
|||
|
标称输入电平 |
dBμV |
72 |
|||
|
标称输出电平 |
dBμV |
96 |
100 |
||
|
增益稳定度 |
dB |
± 1 |
|||
|
群延时 |
nS |
≤ 10(112.25 MHz/116.68 MHz) |
|||
|
噪声系数 |
dB |
≤ 10 |
|||
|
CTB（输入 59CH） |
dB |
≥67 |
≥63 |
||
|
CSO（输入 59CH） |
dB |
≥64 |
≥62 |
||
|
反射损耗 |
dB |
≥ 14 |
|||
|
信号交流声比 |
% |
< 2 |
|||
|
上行传输通道 |
|||||
|
频率范围 |
MHz |
5~30/42/65 或由用户指定 |
|||
|
带内平坦度 |
dB |
±0.75 |
|||
|
反射损耗 |
dB |
≥ 14 |
|||
|
噪声系数 |
dB |
≤ 12 |
|||
|
标称增益 |
dB |
12 |
16 |
20 |
24 |
|
最大输出电平 |
dBμV |
≥ 110 |
|||
|
载波二次互调比 |
dB |
≥ 52 |
|||
|
群延时 |
nS |
≤20(57 MHz/59 MHz) |
|||
|
信号交流声比 |
% |
< 2 |
|||
|
一般特性 |
|||||
|
特性阻抗 |
Ω |
75 |
|||
|
抗雷击能力 |
KV |
5 (10/700μS) |
|||
|
电源电压（50Hz） |
V |
A: ~(150-260) V, B:~(30-85)V |
|||
|
功耗 |
W |
20 |
|||
注 ：采用不同模块组合时 ，与给出的参数会略有不同。
