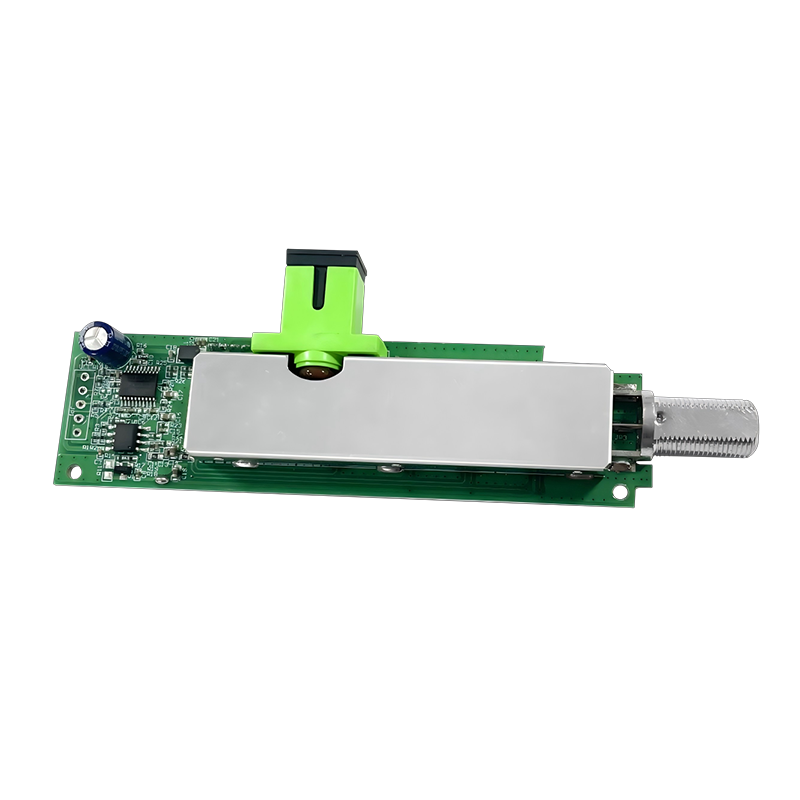

OR-XX-1 光接收模块

项   目

单 位

技 术 参 数

备   注

接收光波长

nm

1550±10nm 或 1100-1610nm

可选

光连接器类型

SC/APC

光纤类型

单纤或双纤

可选

输入光功率范围

dBm

-15 ~ -4@ OR-XX-1(-15dBm)

-18 ~ -7@ OR-XX-1(-18dBm)

AGC 起控点设置范围

dBm

-15 ~ -8@ OR-XX-1(-15dBm)

默认起控值-15dBm

-18 ~ -15@ OR-XX-1(-18dBm)

默认起控值-18dBm

频率带宽

MHz

47~1003

带内平坦度

dB

±0.75

@-12dBm 时

反射

dB

≥-14dB

47MHz-1003 MHz

输出电平

dBuV

≥80dBµV ，OR-XX-1(-15dBm）

OMI 3.5%，AGC 控制范围内

≥74dBµV ，OR-XX-1(-18dBm）

射频的开关

dB

<-55

CSO

dB

≥60

59 路 PAL 信号源, -8 dBm 接收, OMI 3.5%单频道

CTB

dB

≥60

C/N

dB

≥44

MER

dB

> 33

96ch 256 QAM, Pin=-15dBm, OMI=3.5% per channel

> 30

96ch 256 QAM, Pin=-18dBm, OMI=3.5% per channel

BER

< 1.0E-09

供电

V

+5VDC

功耗

W

2

5V 供电电流

ESD

KV

2

输入光功率指示说明

红灯, 绿灯, 橙灯

橙色     低于 AGC 最小值

绿色    AGC 范围内

红色     高于 AGC 最大值
