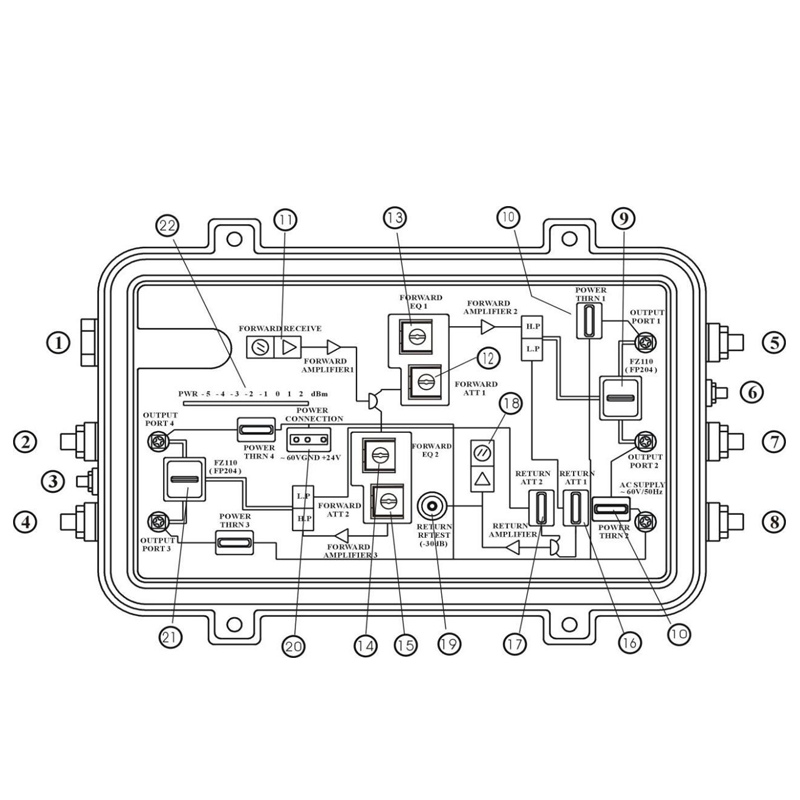

本机由正向光接收主板与反向光发射插件（或预留）组成。下行光接收部分采用品牌光接收器件，信号前级采用 低噪声微波管推挽再加上低噪声前置模块放大，后级两枚功率倍增模块，确保高指标信号输出。内置均衡器、衰 减器和光功率指示；可靠的开关电源和严密的防雷系统，可确保常年工作安然无恙。反向光发射插件采用品牌光 发射模块，以构成 CATV 回传系统，用于传送图文等数字化信息。
查询|
项目 |
单位 |
技术参数 |
||
|
正向光参数 |
||||
|
接收光功率 |
dBm |
-7 ~ +3 |
||
|
光反射损耗 |
dB |
> 55 |
||
|
光接收波长 |
nm |
1100 ~ 1600 |
||
|
光连接器类型 |
|
FC/APC 、SC/APC 或由用户指定 |
||
|
光纤类型 |
|
1310nm 单模 |
||
|
正向射频参数 |
||||
|
载噪比（C/N） |
dB |
≥ 51 |
||
|
组合三次差拍比（C/CTB） |
dB |
-60 |
-68 |
-69 |
|
组合二次差拍比（C/CSO） |
dB |
-60 |
-66 |
-68 |
|
频率范围 |
MHz |
47(87)~862 |
47(87) ~ 750 |
47(87) ~ 550 |
|
带内平坦度 |
dB |
±0.75 |
±0.5 |
|
|
输出电平 |
dBμV |
≥104（输入光功率－2dBm 时） |
||
|
反射损耗 |
dB |
≥12 |
≥14 |
≥16 |
|
输出阻抗 |
Ω |
75 |
||
|
抗雷击能力 |
KV |
5(10/700uS) |
||
|
输出形式：四路输出（二路主输出，二路分支－10dB 或二分配－4dB 输出） |
||||
|
反向传输性能参数 |
||||
|
波长 |
nm |
1310±10 |
||
|
输出光功率 |
dBm |
1 ~ 5 |
||
|
光连接器类型 |
|
FC/APC 、SC/APC 或由用户指定 |
||
|
频率范围 |
MHz |
5 ~ 30/65 （或由用户指定） |
||
|
带内平坦度 |
dB |
±1 |
||
|
射频输入电平 |
dBμV |
90 |
||
|
一 般 特 性 |
||||
|
电源电压（50Hz） |
V |
A：AC（135~250）V；B：AC（35~90）V |
||
|
功耗 |
VA |
25 |
||
